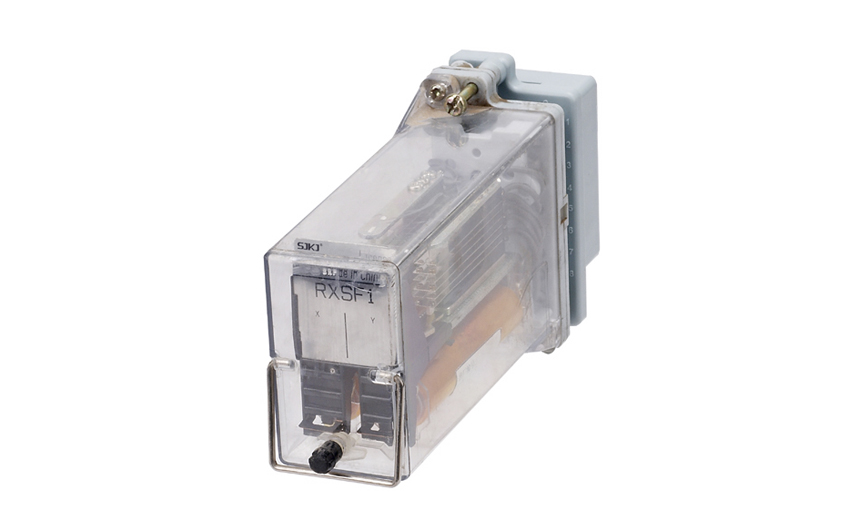

RXSF1雙掉牌信號繼電器用于電力系統二次回路及工業自動化控制回路中 , 作故障指示及報警之用 。

一、RXSF1信號繼電器的原理

RXSF1雙元件信號繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

二、RXSF1信號繼電器的參數

1動作值:電壓型≤70%額定電壓;電流型為90%額定電流。

2返回值: >2%額定電壓或電流。

3動作時間:電壓型30ms,電流型2倍額定電流時為15ms。

4線圈功耗:電壓型<1.5W,電流型<0.2W。

5電流型線國能長期通入250%額定電流。

6 電流型動作掉牌的最短脈沖時間為50ms。

7觸點能力與RXMA1型相同。

8絕緣耐壓: 50Hz, lmin, 2kV。

9沖擊電壓: 5kV。

10能承受5-15Hz中等震級的地震波沖擊。

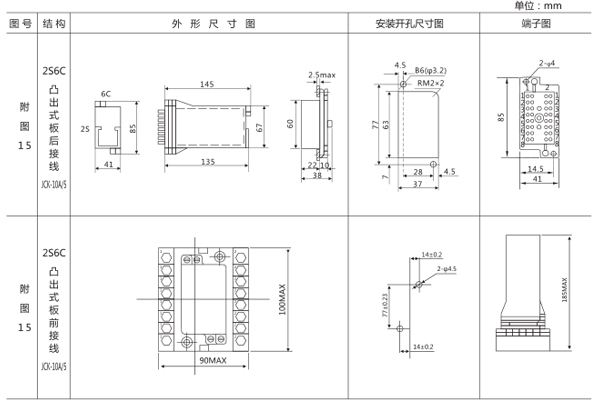

三、RXSF1信號繼電器的開孔尺寸

RXSF1采用2S6C外殼，如圖所示

RXMA2中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制范圍之用。

一、RXMA2中間繼電器的原理

RXMA2中間繼電器為電磁拍合式結構,由電磁系統,接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帶動簧片使觸點回路轉換。觸采用雙觸點接觸 ,具有接觸電阻小,接觸可靠、斷開容量大等優點。吸片設計時慣量很小,所以該繼電器能耐受一定量的沖擊及振動,并能耐受地震波的沖擊。繼電器外殼采用引進的Combiflex凸出式模數化插入結構。

二、RXMA2中間繼電器的參數

1動作電壓:<70%額定電壓。

2返回電壓: >5%額定電壓。

3線圈功耗:<6W。

4觸點長期允許通過5A電流;當通過電流的時間<200ms時,允許通過90A電流;當通過電流的時間為1s時,允許通過50A電流。

5觸點斷開能力: AC 250V時為5A(功率因數>0.4) , 250VA。 DC: 250V2A L/R=40ms時, 45W。

6絕緣耐壓: 50Hz, lmin, 2kV。

7沖擊電壓: 5kV。

8能承受5-15Hz中等震級的地震波沖擊。

三、RXMA2中間繼電器的開孔尺寸
