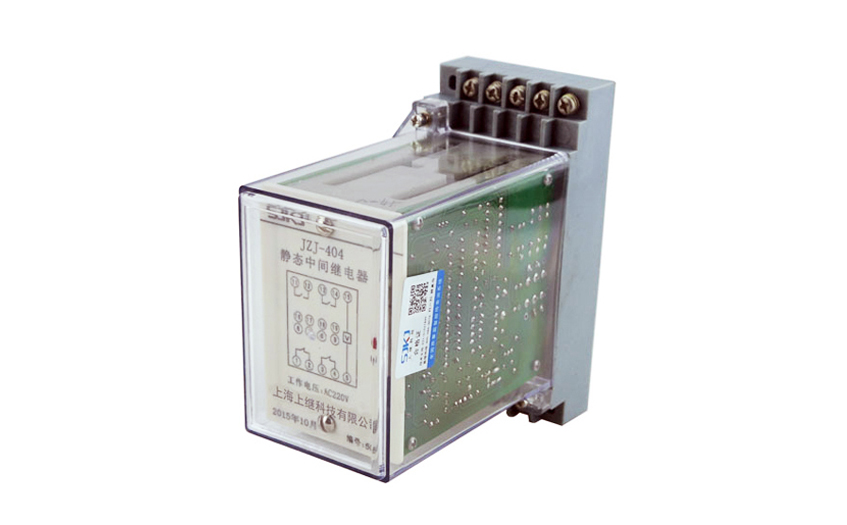

JZJ-404靜態中間繼電器采用集成電路原理構成,具有良好的抗振動,適用于各種電力繼電保護和自動控制裝置中,以增加保護和控制回路的觸點容量和觸點數量。

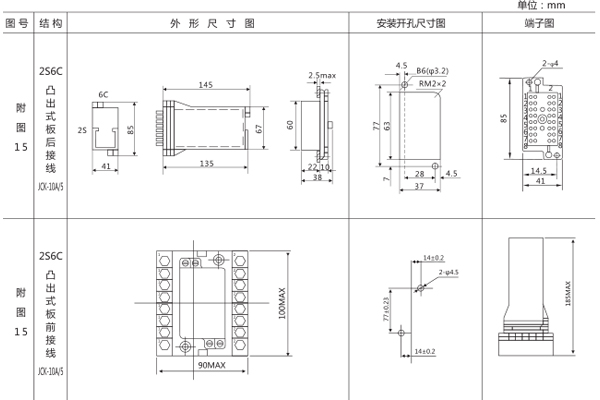

一、JZJ-404中間繼電器的開孔尺寸

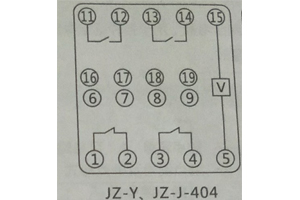

二、JZJ-404中間繼電器的接線圖

三、JZJ-404中間繼電器的參數

1  環境基準條件

環境溫度: 20°C±2°C

相對濕度:45%~74%

大氣壓力:80Kpa~106Kpa

2  正常使用條件

環境溫度:-25°C~+40°C

環境相對濕度:不大于90%

大氣壓力:80Kpa~110Kpa

存儲和運輸過程中的極限溫度: -25°C~75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品;不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

3  繼電器額定值  額定電壓值:48V, 110V, 220V, AC, DC, 380VAC。

4  觸點容量  在電壓不大于250V,功率因數cosΦ為1.0的交流電路中,可分?jǐn)?0A。

直流:普通型:接通DC220V, 10A;斷開DC220V,τ=5mS, 50W負載。

B型:接通DC220V, 10A;斷開DC250V, τ=5mS, 500W大容量角空點,極限容量為1500W。

5  保持值  0.7 ~ 1.2倍額定電壓   JZ-系列快速中間繼電器動作時間和返回時間不大于15mS。

6  功耗  在額定電壓下不大于6W。

7  絕線電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。

8  絕緣電壓  各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一份鐘試驗,無擊穿。

9   電壽命  A型: DC250V回路,切斷電流,τ=5mS, 50W, 10?次以上;

B型: DC250V回路,切斷電流τ=5mS, 500W, 104次以上; 1500W, 103次。

10  機械壽命  觸點無負荷300萬次以上。

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

一、RXMA1中間繼電器的參數

1動作電壓: DC.<70%額定電壓 。

2返回電壓: DC.>5%額定電壓 。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

當通過電流的時間<200ms,允許通過90A電流;

當通過電流的時間為1s時,允許通過50A電流。

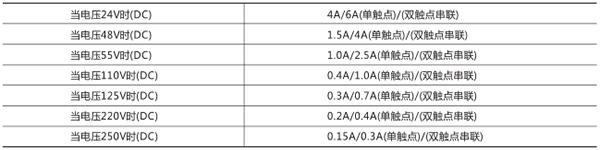

6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。DC250V時為2A(L/R=40ms)為45W。

7絕緣耐壓: 50Hz, lmin, 2kV。

8沖擊電壓: 5kV。

9能承受5-15Hz中等震級的地震波沖擊。

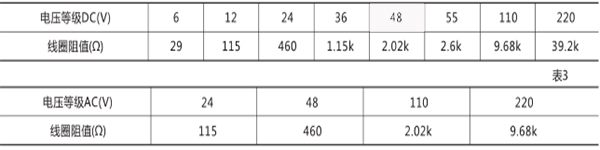

10額定電壓及線圈阻值。

二、RXMA1中間繼電器的開孔尺寸

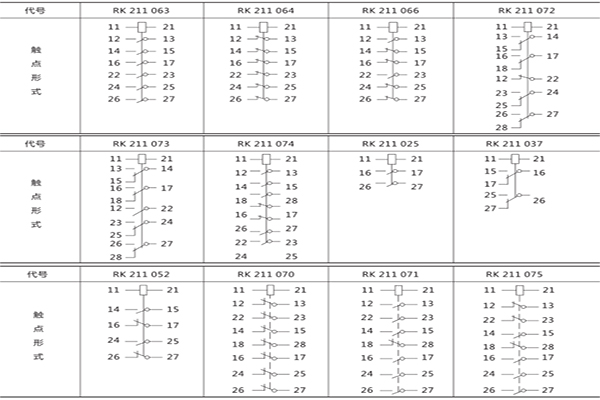

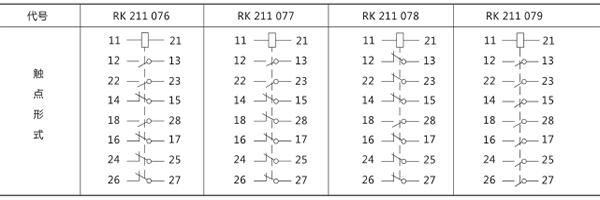

三、RXMA1中間繼電器的觸點形式
