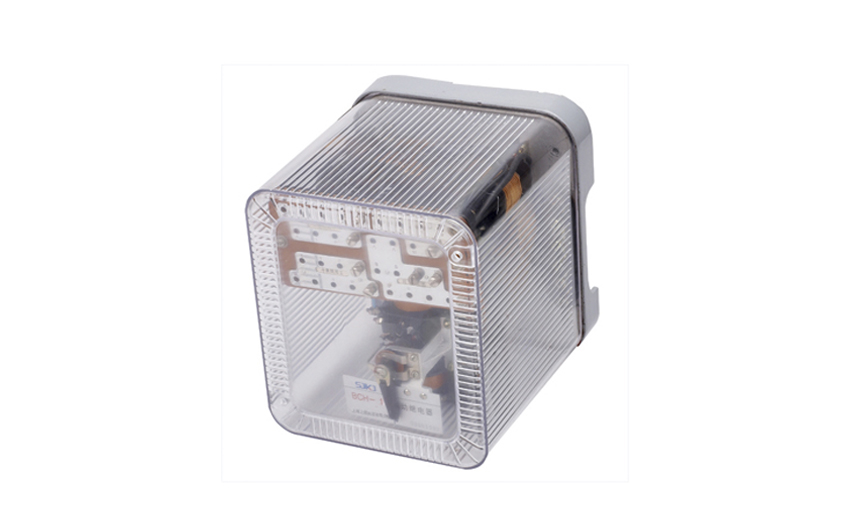

BCH-1差動繼電器具有一個制動繞組,能對兩繞組及三繞組電力變壓器進行單相差動保護。

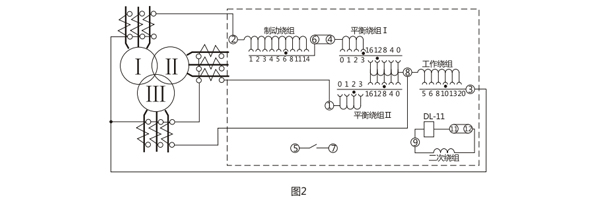

一、BCH-1差動繼電器的接線圖

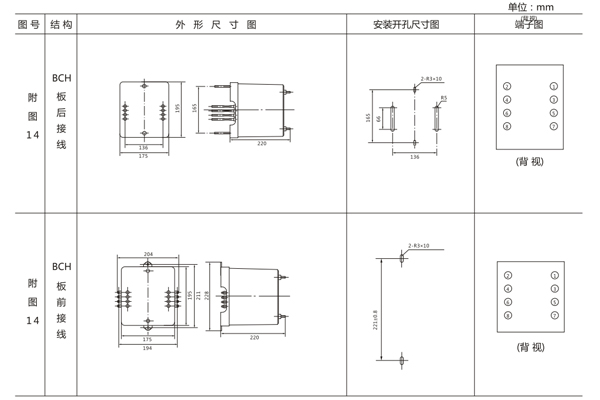

二、BCH-1差動繼電器的開孔尺寸

三、BCH-1差動繼電器的參數

1.額定定電流5A,額定頻率50Hz。

2 無制動時繼電器的起始動作安匝AWo=60±4。

3.當用于保護三繞組電力變壓器時,其動作電流可在3A至12A的范圍內進行整定(AWo=60) ,對于動作的最小整定值,其**平衡系數接近于2 。

當用于保護兩繞組電力變壓器時,其動作電流可以在1.55A至12A的范圍內進行整定。

4.由動作電流與制動電流的比值所決定的制動系數Kz可以在廣泛的范圍內變化,圖3的制動特性AWp=f(AWz)是其極限范圍,它與工作電流濟口制動電流間的相位角有關,但無論在任何角下都不應越出曲線的范圍。

5.可靠系數(當一次動作電流等于5IDz的繼電器正弦動作電流與當一次動作電流等于5IDZ的正弦動作電流的比值)不小于1.35。

6. 3倍動作電流時差動繼電器的動作時間不大于0.035s。

7.繼電器具有一個動合觸點,在電感性負荷的直流電路中, (其時間常數不大于5x10's) ,且電壓不大于220V,電流不大于2A時,觸點的斷開容量50W。

8.在正常工作狀態下當電流為5A且變流器的制動繞組平衡繞組在全部匝數投入的情況下繼電器的單相功率消耗不大于8.5VA。

9.變流器的工作、平衡和制動繞組可長期通過電流10A。

10.介質強度  繼電器的電路對外露非帶電金屬部分之間應能耐受2kV, 50Hz的交流電壓歷時1min而無擊穿或閃絡現象。

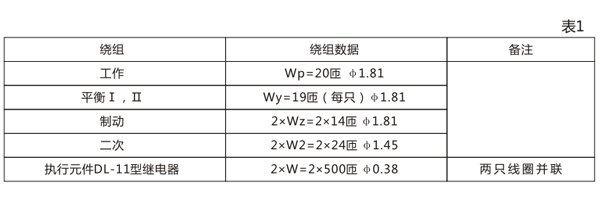

11.繼電器的繞組數據如表1所示。

JX-11集成電路信號繼電器應用于直流操作保護線路中,作為信號指示器用。繼電器由電流或電壓動作,燈光信號,磁保持,手復歸或電復歸?？煽啃院?可替代原有的DX-11、 DX-11A系列、 DX-8、 DX-8G系列, DXM-2A系列, DX-30系列等電磁型信號繼電器。

一、JX-11信號繼電器的參數

1.電壓型繼電器

a)額定直流電壓:12V, 24V, 48V. 110V, 220V;

b)輔助直流工作電壓:48V, 110V, 220V。

1.1繼電器動作值不大于70%額定值。

2.電流型繼電器

a)動作電流0.01A-2A通用;

b)輔助直流工作電壓:48V,110V,220V。

2.1繼電器動作電流不大于90%額定值,**允許電流2A。

3.動作時間

繼電器動作時間不大于15ms。

4.功率消耗

繼電器直流回路功率消耗:

220V:動作前不大于2W,動作時(信號未消失時)功率消耗不大于7.5W,動作后(保持后)功率消耗不大于4W;

110V:動作前不大于1.5W.動作時(信號未消失時)功率消耗不大于5W,動作后(保持時)功率消耗不大于2.5W;

48V:動作前不大于0.5W,動作時(信號未消失時)功率消耗不、大于3.5W,動作后(保持時)功率消耗不大于1.5W;

啟動回路功耗:對電壓型繼電器不大于2W,對電流型繼電器在額定電流下,啟動回路壓降不超過1.7V。

5.觸點斷開容量

a)直流電路;在電流不大于2A,電壓不大于250V的條件下,對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。

b)交流電路:在電流不大于1A,電壓不大于250V的條件下,對外輸出觸點能斷開功率因數cosφ為0.4±0.1的電路的負荷250VA。

6.工作條件

a)使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿水蒸氣和有較嚴重的霉菌存在 ;

b)使用地點不允許有較強的振動和沖擊;

c)使用地點應具有防御雨、雪、風、沙的設施;

d)使用地點不允許超過1.5mT的外磁感應強度。

7 介質強度

繼電器各導電路對外露的非帶電金屬部分及外売之間,應能承受2?(有效値) ,輸入電路對觸點之間應能承受1?(有效値),50Hz的交流試驗電壓,歷時1min試驗 ,應無絕緣擊穿及閃絡現象。

8 電氣抗干擾繼電器應符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣抗干擾試驗? 。

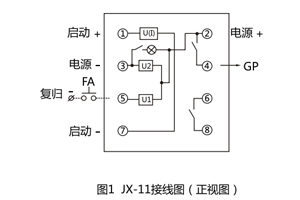

二、JX-11信號繼電器的接線圖

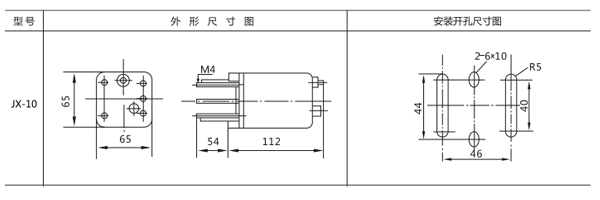

三、JX-11信號繼電器的開孔尺寸
