ZJJ-1A直流絕緣監視繼電器是監視直流母線絕緣情況的一種繼電器。適用于監視低壓直流母線絕緣情況。當母線對地絕線降低到一定值時,繼電器可預發警告信號。

一、ZJJ-1A絕緣監視繼電器的開孔尺寸

二、ZJJ-1A絕緣監視繼電器的接線圖

三、ZJJ-1A絕緣監視繼電器的參數

電壓等級和電流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

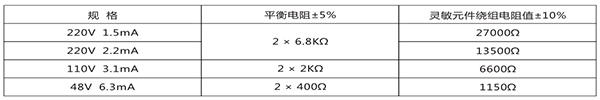

繼電器的平衡電阻和靈敏元件電阻值

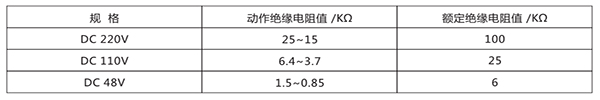

繼電器動作值:當母線任何一側對地絕緣電阻下降到下表規定值時.繼電器應可靠動作。

功率消耗:不大于4.5W。

DT-1/200同步檢查繼電器用于兩端供電線路的自動重合閘線路中,以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

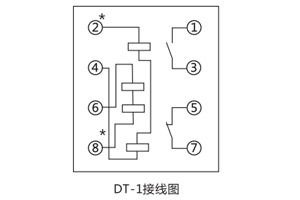

一、DT-1/200同步繼電器的接線圖

二、DT-1/200同步繼電器的開孔尺寸

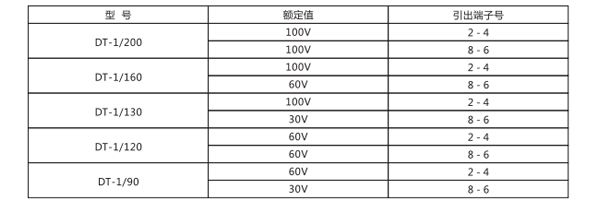

三、DT-1/200同步繼電器的參數

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

·返回系數:不小于0.8。

·整定刻度誤差:不大于±7.5%。

·動作值 一致性:不大于6%。

·功率消耗:不大于3VA。

·介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

·觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。
