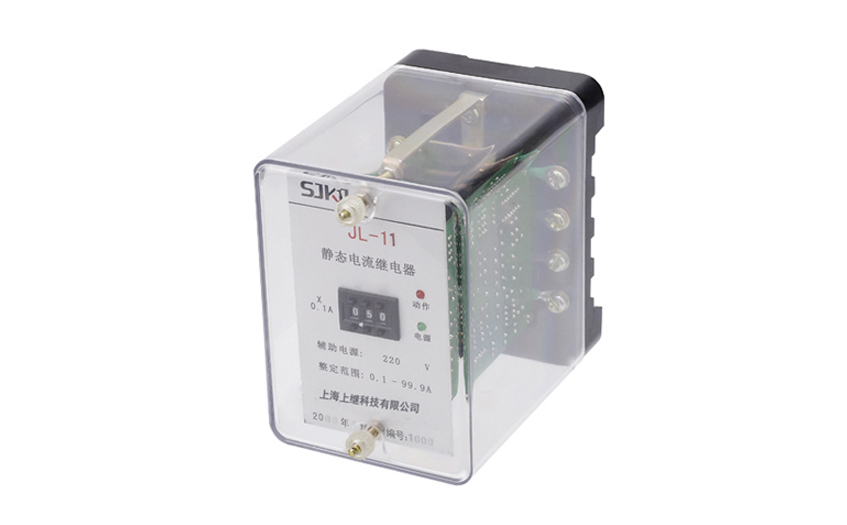

JL-11靜態電流繼電器(以下簡稱本繼電器)用于發電機、變壓器和輸電線的過負新口短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快,返回系數高、 整定直觀方便、范圍寬，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用,工作范圍大，從100-300V均能可靠工作。

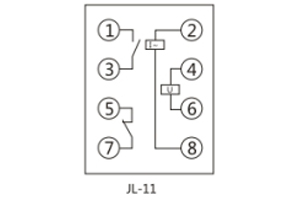

一、JL-11電流繼電器的接線圖

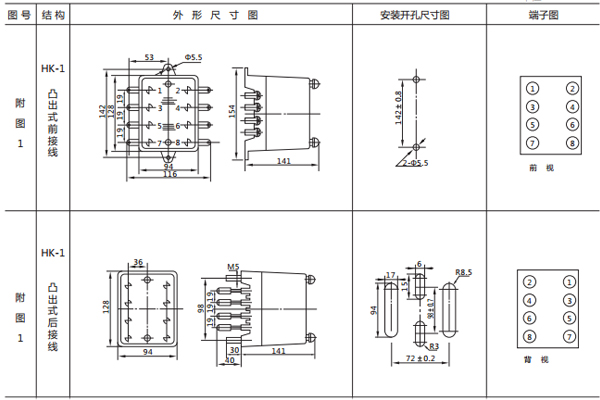

二、JL-11電流繼電器的開孔尺寸

三、JL-11電流繼電器的參數

1、功率消耗

a、交流回路功耗：小于0.5VA(交流額定值5A時)

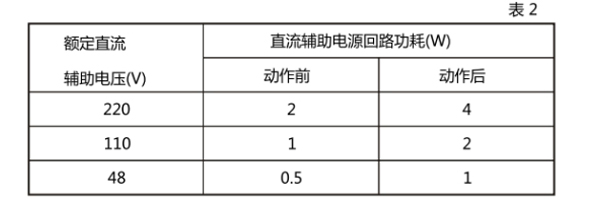

b、直流回路功耗：見表2

2、整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3% ;平均誤差=( 5次測量平均信一整定值)整定值x100%。

b、在基準條件下,同一整定值上測量的5次動作值的**信和最小值應不大于4%。

c、在一10°C~50°C的溫度下,任一整定點誤差的絕對信應不大于整定值的5%。

d、在輔助電壓80~ 110%變化范圍內, 任一整定值整定誤差的絕對值應不大于4%。

3、動作時間

1. 1倍整定信的動作時間不大于30 m s ; 2信整定值的動作時間不大于20 m s。

4、返回系數: 0.90~0.95。

5、返回時間:不大于27ms。

JL-G/S端子排靜態定時限電流繼電器用于電動機、發電機、變壓器和輸電線路中，作為電力系統交流回路的過電流保護或過負、短路的啟動元件，給出報警信號或切除故障。

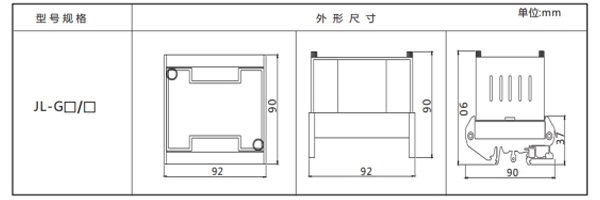

一、JL-G/S端子排靜態定時限電流繼電器的開孔尺寸

二、JL-G/S端子排靜態定時限電流繼電器的參數

1、電流整定范圍: 0.1~99.9A， 整定級差0.1A; 0.02~9.99A，整定級差0.01A; 2、延時整定范圍: 0.05~9.99s，整定級差 0.01S； 0.1~99.9s，整定級差0.1s； 1~999s，整定級差: 1S；

3、返回系數: 不小于0.90

4、電流誤差: 電流整定平均誤差≤±3％，平均誤差=( 5次測量平均值-整定值)/整定值×100%

5、延時誤差: 10秒內誤差:≤±(1‰+10ms)；10秒以上誤差:≤±(1%+10ms)

6、功率消耗: 輔助電源≤5VA；啟動電源≤1VA。

7、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量，絕緣電阻＞300MΩ。

8、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓，歷時1分鐘無擊穿或閃絡現象。

9、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261<<靜態繼電器及保護裝>>中的有關規定。

10、觸點容量：在電壓不超過 ，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中 ，斷開容量為50W；在電壓不超過250V，電流不超過2A，功率因數為COSφ=0.4±0.1的交流電路中，斷開容量為25VA 。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回萬次。輸出觸點長期允許接通電流為5A。

11、觸點壽命: 電壽命105次，機械壽命106次

12、返回時間：≤25ms(從1.2倍整定值到0.5倍整定值)

13、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）

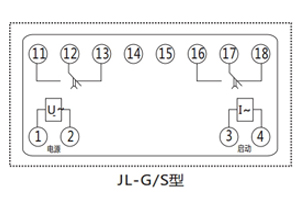

三、JL-G/S端子排靜態定時限電流繼電器的接線圖
