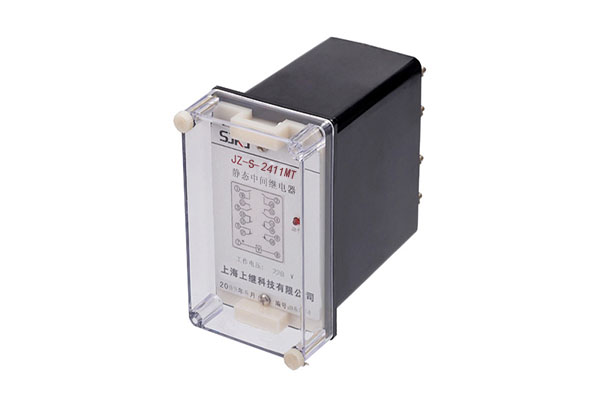

一、JZ-S-2411MT跳位、合位、電源監視中間繼電器

用途

JZ-S-2411MT跳位、合位、電源監視中間繼電器適用于發電廠、低壓配電系統開關及斷路器的合位監視、跳位監視、電源監視、斷路監視。本繼電器工作電流很小,工作電壓通用性強,基本能適合大部分開關及斷路器的跳合位監視。

二、JZ-S-2411MT跳位、合位、電源監視中間繼電器

技術條件

1、環境基準條件

環境溫度: 20°C±2°C

相對濕度: 45%~75%

大氣壓力:801Kpa~106Kpa

存儲和運算過程中的機械溫度: -25°C~+75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品:不含有席蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

2、正常使用

環境溫度：-25°C~+40°C

環境相對濕度：不大于90%

大氣壓力：801Kpa~106Kpa

3、繼電器額定值 工作電流：5mA不帶輔助電源;工作電壓范圍80VDC~300VDC，(二組觸點可降低到50VDC~300VDC)

4、觸點容量：DC110V, 0.5A

5、保持值：50V~300V(002型)、80V~300V(220型或202型)

6、功耗：220VDC下**功耗≤1.1W

7、絕緣電阻：用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ

8、絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻500V, 歷時一分鐘試驗,無擊穿。

9、電壽命：DC110V, 50mA,10⁴次以上。

10、機械壽命：觸點無負荷300萬次以上。

三、JZ-S-2411MT跳位、合位、電源監視中間繼電器

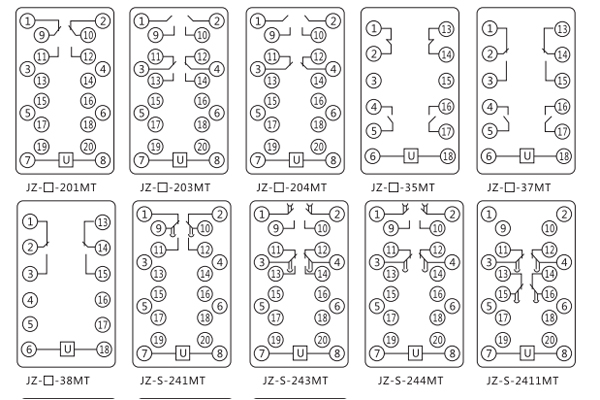

內部接線圖

四、JZ-S-2411MT跳位、合位、電源監視中間繼電器

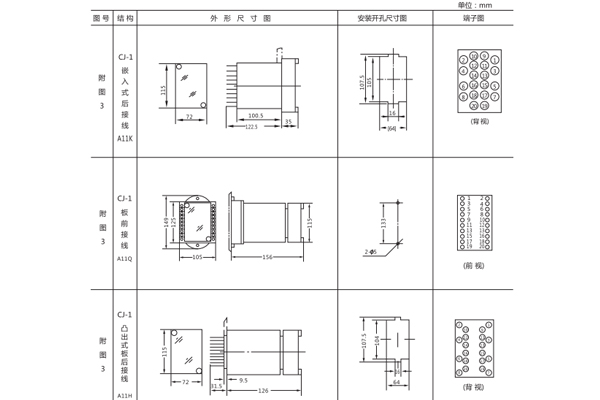

外形尺寸及開孔尺寸

五、JZ-S-2411MT跳位、合位、電源監視中間繼電器

主要性能

采用高性能密封進口小型中間繼電器:防潮、防塵、不斷線、可靠性高。

動作電壓準確,返回系數高,無抖動,功耗低,多個接點同時動作或返回(可控性100%) 。

 繼電器動作后有燈光指示、電源指示。

繼電器的電器壽命和機械壽命長。

絕線耐壓水平高,觸點接觸電阻小。

 抗干擾特性好,可使用于強干擾或電源電壓質量很差的場所。

工作電流極小(≤2mA) ,工作電壓范圍較寬50V~300V(002型或202型) 。

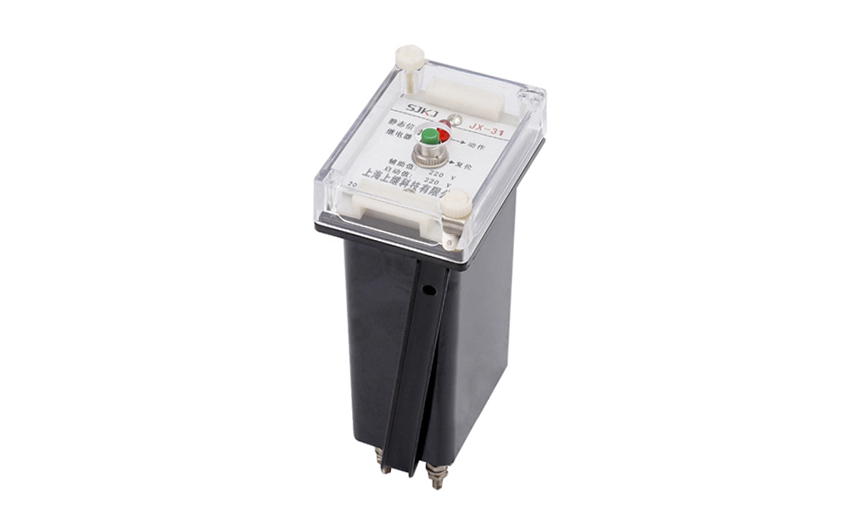

一、JX-32信號繼電器的作用

1) 擴大控制范圍。例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2) 放大。例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

3) 綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

4) 自動、遙控、監測。例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

二、JX-32信號繼電器的參數

1、繼電器啟動值:電壓啟動型的啟動電壓不小于額定電壓的30% ,不大商定電壓的70% ;電流啟動型的啟動電流范圍在0.01 ~ 2A之間通用 。

2、功率消耗:

a、啟動回路:

電壓啟動型不大于3W;電流啟動型啟動電流為2A時,不大于6W。

b、輔助電源回路(動作時):

DC48V時,不大于1.5W; DC110V時,不大于3W; DC220V時,不大于5.5W。

3、動作時間:不大于15ms。

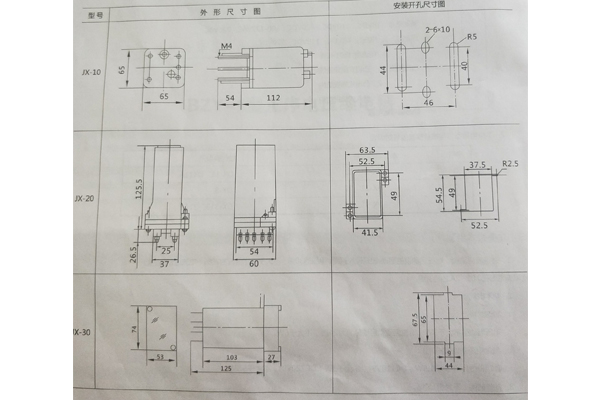

三、JX-32信號繼電器的開孔尺寸

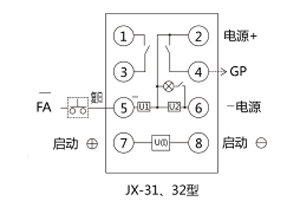

四、JX-32信號繼電器的接線圖

五、JX-32信號繼電器的優點

a、動作速度快、克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷;

b、 既具有就地復歸方式 ,又具有遠方復歸方式,可實現遠程控制。復歸方式有通電與斷電兩種,以便用戶靈活選擇;防震性能好 ,并可任意位置安裝;

c、既有電保持 ,又有磁保持 ,信號記憶可靠,帶有多組動合觸點,即可接入 LED光字牌或白前光字牌,也能滿足遠傳要求。

d、電流啟動型啟動電流通用范圍寬(0.01~2A) , 極大地便于用戶選型和壓縮庫存。
