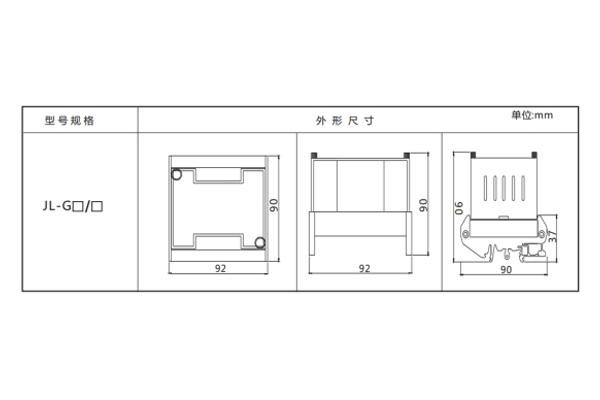

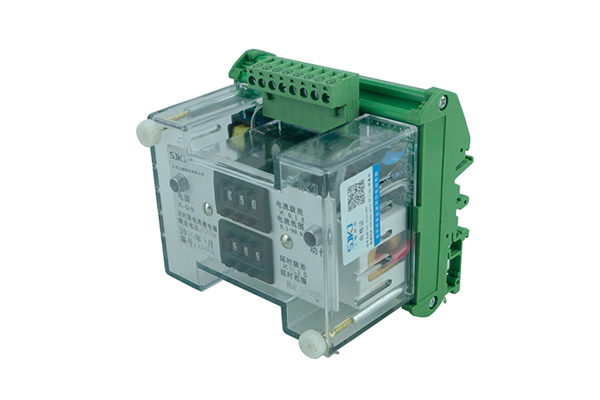

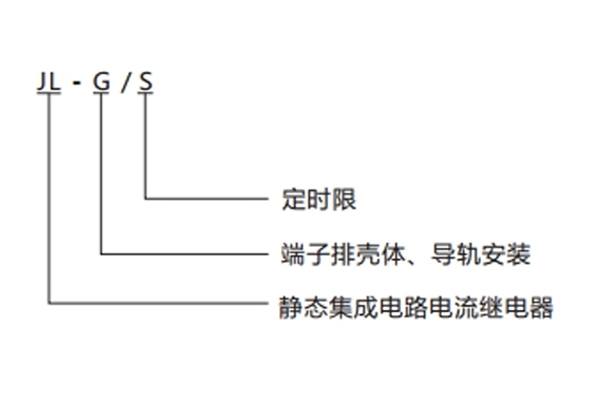

一、JL-G-S定時限電流繼電器外形尺寸開孔尺寸及端子圖

二、JL-G-S定時限電流繼電器主要性能

1、電流整定范圍:0.1~99.9A，整定級差0.1A;0.02~9.99A，整定級差0.01A;2、延時整定范圍:0.05~9.99s，整定級差0.01S；0.1~99.9s，整定級差0.1s；1~999s，整定級差:1S；

3、返回系數:不小于0.90

4、電流誤差:電流整定平均誤差≤±3％，平均誤差=(5次測量平均值-整定值)/整定值×100%

5、延時誤差:10秒內誤差:≤±(1‰+10ms)；10秒以上誤差:≤±(1%+10ms)

6、功率消耗:輔助電源≤5VA；啟動電源≤1VA。

7、絕緣電阻:繼電器各帶電端子對外露非帶電端子或外殼之間,用開路電壓500V的兆歐表測量，絕緣電阻＞300MΩ。

8、介質強度:繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓，歷時1分鐘無擊穿或閃絡現象。

9、抗干擾性:符合DL478-92<<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261<<靜態繼電器及保護裝置>>中的有關規定。

10、觸點容量：在電壓不超過，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過2A，功率因數為COSφ=0.4±0.1的交流電路中，斷開容量為25VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回萬次。輸出觸點長期允許接通電流為5A。

11、觸點壽命:電壽命105次，機械壽命106次

12、返回時間：≤25ms(從1.2倍整定值到0.5倍整定值)

13、輔助電源:AC/DC48V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）

三、JL-G-S定時限電流繼電器主要特點

本系列繼電器是靜態型復合繼電器，復合了一個電流繼電器，一個時間繼電器；采用進口集成電路進行運算比較和延時;數碼整定,電流和延時分別用三位撥碼開關整定，整定范圍寬，級差小，整定方便又直觀;精度高誤差小、無需校驗、動作速度快、返回系數高、功耗低輔助電源采用開關電源變換,交直流通用,工作電壓范圍大,接線簡單，可以卡在35mm標準導軌上,安裝方便體積小的特點。
