一、DT-13/120同步繼電器的用途

DT-13/120同步檢查繼電器用于兩端供電線路的自動重合閘線路中,其作用在于檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

當兩側電壓幅值不等時，這個繼電器動作，斷開合閘回路。
      當兩側電壓相位不同時，這個繼電器動作，斷開合閘回路。

當兩側頻率不等（幅值相等）時，這個繼電器只在向量重回的瞬間釋放，其他時刻動作。

只有電壓幅值，頻率，相位都符合要求，兩側的電壓向量幾乎重回，這個繼電器才能保持釋放狀態，接通合閘回路，此時只要手動或自動合閘，發出合閘脈沖，就可以完成同期并列。

二、DT-13/120同步繼電器的額定值

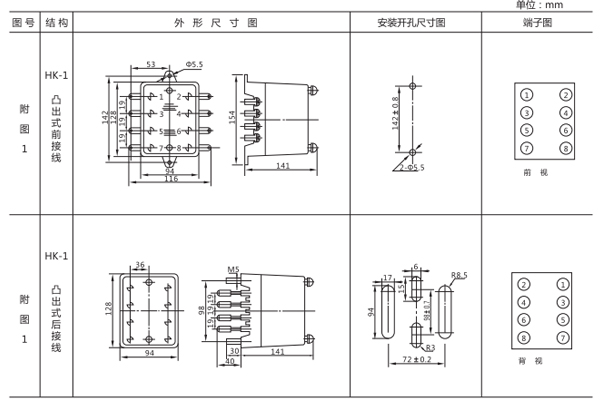

三、DT-13/120同步繼電器的開孔尺寸

DT-13采用HK-1殼體，如圖所示

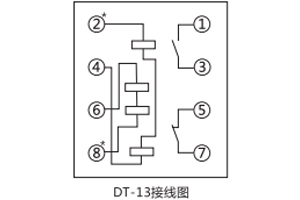

四、DT-13/120同步繼電器的接線圖

五、DT-13/120同步繼電器的技術數據

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作;

1.返回系數:不大于0.8。

2.功率消耗:不大于3.5VA。

3.介質強度:導電部分對于非帯電金屬的介質強度耐受50Hz交流電,電壓2KV歷時1min。

4.觸點容量：當電壓為在220V以下電流在2A以下時. 在具有電感性負荷的直流電路(時間常數為5±0.75 ms)中觸點的斷開功率為50W;在交流電路中觸點的斷開功率為250VA。
