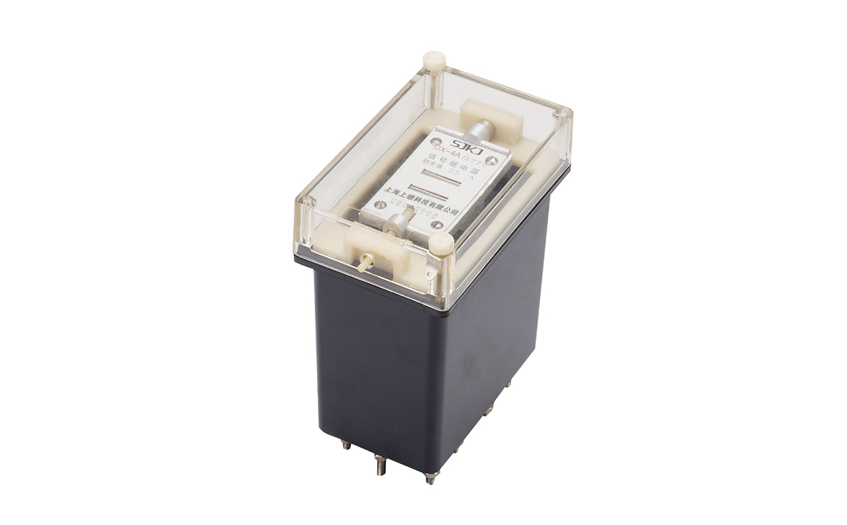

一、DX-4A/4信號繼電器的優點

信號繼電器具有動作快、工作穩定、使用壽命長、體積小等優點。廣泛應用于電力保護、自動化、運動、遙控、測量和通信等裝置中。

二、DX-4A/4信號繼電器的參數

●工作繞組額定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A、0.06A。

●復歸繞組額定值：6V、12V、24V、48V、110V、220V。

●動作值：動作電壓不大于70％額定值；動作電流不大于90％額定值。

●復歸電壓：不大于70％。

●返回值：不小于2％額定值。

●功率消耗：電壓型不大于2W；電流型不大于0.2W。

●觸點容量：保持觸點在220V，電流不超過lA的直流有感電路中(時間常數為5±0.75ms)，分斷容量為50W，瞬時觸點為30W，在220V電流不超過lA的交流電路中分斷容量為200VA。

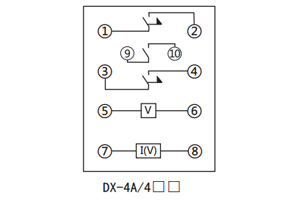

三、DX-4A/4信號繼電器的接線圖

四、DX-4A/4信號繼電器的開孔尺寸

五、DX-4A/4信號繼電器的原理

一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。繼電器一般有兩股電路，為低壓控制電路和高壓工作電路。
