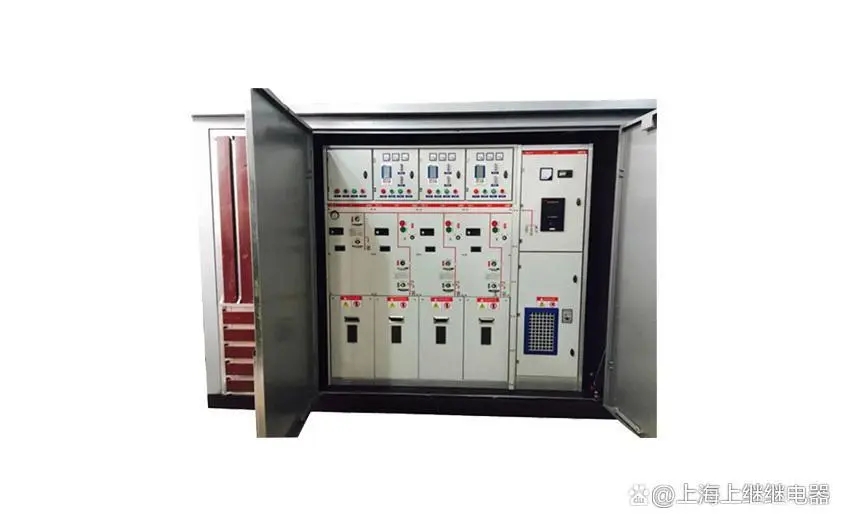

固體柜全稱為固體絕緣環網柜，是選用固體絕緣資料作為主絕緣介質的環網柜。

將真空滅弧室及其導電銜接、阻隔開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功用、可再次組合或擴展的具有全絕緣、全密封功能的模塊，人可觸及的模塊表面涂覆有導電或半導電屏蔽層并可直接可靠接地的環網柜。

固體絕緣環網柜的優缺點

與氣體絕緣環網柜比較，它有其本身優缺點：

1、無氣體泄漏及溫室效應風險，環保功能好，免保護；

2、環氧樹脂全體澆注的全密封絕緣結構，絕緣功能可靠，環境適應性強；

3、模塊化規劃，體積小，產品靈活，利于現場拼裝；關于道路交通狀況不佳的偏遠地區，可以分拆運輸，之后再拼裝，使得運輸及安裝方法多樣化；

4、新式產品，成本高，配套不完善；

5、生產工藝不成熟，廢品率高；

6、智能監控技術不成熟，檢測成果有效性尚待改進。

典型的固體柜介紹

典型固體柜分別對應兩大派系：①第一代固體柜主回路為真空斷路器或真空負荷開關+真空絕緣的阻隔/接地開關；②第二代固體柜主回路為真空斷路器或真空負荷開關+帶可視斷口的空氣絕緣的阻隔/接地開關。

長處首要包括：①產品與環境和諧，主回路選用固體資料進行絕緣，阻隔接地三工位開關選用固體絕緣或空氣絕緣后，整柜不運用SF6氣體，不發生溫升氣體、不損壞臭氧層；②高功能環氧樹脂資料的應用，可以使主回路結構更加簡化，完成小型、輕量化；③簡易化的操作機構規劃及產品模塊化規劃，零件數量少，生命周期內撤銷氣體壓力監視，減少保護量，甚至免保護。

1、一代固體柜技術特點

第一代固體柜主體結構為第二派系產品，即真空斷路器或真空負荷開關+真空絕緣的阻隔/接地開關結構。

VSS-12一代產品是在固封成形和真空絕緣技術的基礎上，選用環氧樹脂（APG工藝）將斷路器/負荷開關真空滅弧室和三工位真空滅弧室分相澆注在環氧樹脂資猜中，并經過一次導電件將其銜接在一起構成單相開關單元，最后由絕緣母線等絕緣銜接件拼裝在一起構成全絕緣、全封閉、防凝露的固體絕緣環網開關設備。固體開關的密封規劃為全體式澆注式全封閉規劃，可使固體開關的防護等級到達IP67，使產品功能到達不受外界環境改變的影響，開關結構為各相別離規劃，從而具有完全避免相間短路的才能。

2、二代固體柜技術特點

第二代固體柜主體結構為第一派系產品，即真空斷路器或真空負荷開關+空氣絕緣的阻隔/接地開關結構。

與第一代固體柜相比，其結構特點是選用固體絕緣資料將三相斷路器真空滅弧室澆注在殼體中三工位開關（阻隔、接地）選用同軸刀閘式旋轉結構，并做有觀察窗，可以直接觀察阻隔斷口，用電更加安全可靠。
