對于直流電線纜的選型，往往都是按照交流電的模式進行線纜選取，這個思想是錯誤的！請把這篇文章看完！

直流饋電線的截面積，一般按允許的電壓降來選擇：

                S---導體截面積（）

                I---流過電纜的**電流（A）

                L---電纜長度（m）

                ΔU---電纜上的允許壓降（V）

                v---導體的電導率（）,銅為57，鋁為34，是電導率的倒數

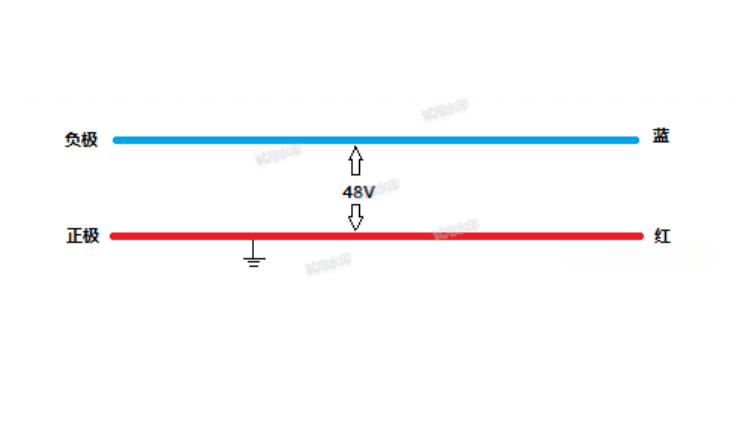

直流電源母線的顏色，應正極為紅色，負極為藍色（高壓直流為棕色）

交流電源母線三相為：A黃、B綠、C紅、中(N)淺藍、PE黃綠(接地線)

電源顏色參照GB51199-2016《通信電源設備安裝工程驗收規范》

直流電為什么要正極接地？【如何接負電源，此時要用電源輸出與大地是隔離的電源，需要確認接線端子的-48V與大地隔離。連線方式：將設備的+48V輸出連接到你的電源接線端子的0V上，并且接地，將電源的負端（即0V參考地）接到電源接線端子-48V的輸入即可】

答：如果工作電源是+48V，繼電器等設備的鐵芯接機架，線圈通電，受到腐蝕的將是線徑很細的線圈，故障率會比較高；采用電源正極接地(機架)，線圈工作電源是負電壓，受到腐蝕的將是體積很大的鐵芯，故障率會大大下降。所以通信設備都是采用正極接地方式，用負電壓電源。因此電源系統正極接地可以減少蓄電池正極的腐蝕現象。

正極接地可以有效避免雜音及其他干擾。選擇正極接地可以盡量減少接地裝置的腐蝕，正極接地主要是為了防止電極的腐蝕！

電壓相對比較安全，例如人身體是50K歐姆電阻，電壓-48V，48/50000=0.00096A=0.96mA，人體一旦流過9mA就有生命危險了。

全程壓降是指直流電源系統從整流電源輸出到各通信設備電源輸入全程電壓降之和。

通信電源設計規范----當按滿足電壓要求選取直流放電回路的導線時，直流放電回路全程壓降值應符合下列規定：

                1、48V電源不應大于3.2V；

                2、24V電源不應大于2.6V；

                3、240V、336V電源不應大于12V；

GB51194-2016截圖如下

全程壓降 = 各電源設備內電壓降之和 + 電源線全程電壓降

例如：

         蓄電池------------直流屏------------------電源頭柜-------------------通信設備

內阻：0.3Ω   0.2Ω       0.5Ω     0.8-1.1Ω       0.5Ω         0.8-1.1Ω        0.5Ω

電源全程壓降分配原則：配電設備按標準固定分配，其他應靈活分配

距離短，纜線數量少應盡可能少分配壓降

距離長，纜線數量多應盡可能多分配壓降

例子1：某設備**電流為100A，電源線長度為20m(單程)，固定壓降為0.5V，則所需電源線線徑應為：

因此應選用150的銅芯電源線

例子2：某設備**電流為4A，電源線長度為30m(單程)，固定壓降為3V，則所需電源線線徑應為：

因此應選用1.5的銅芯電源線
