中間繼電器主要用途是當其他繼電器觸頭數量或容量不夠時，可借助中間繼電器擴充觸頭數目或增大觸頭容量，起中間轉換作用。將多個中間繼電器相組合，還能構成各種邏輯運算電器或計數電器。 　　中間繼電器文字符號：KA

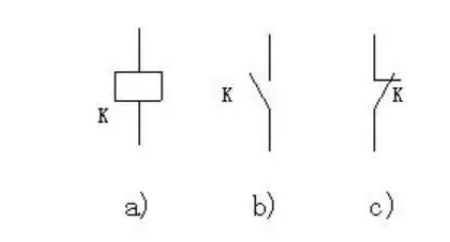

中間繼電器各部件的圖形符號見圖。標注型式為：

中間繼電器的文字符號和圖形符號

中間繼電器在實際應用中有2個基本作用：

1，觸點擴展，一般用在主回路居多。

例如：中間繼電器用在主回路中，和交流接觸器并聯，用來擴展交流接觸器的觸點，彌補觸點使用情況不足的缺點。

2，進行電氣隔離一般多應用于控制電路中。

就是我們平常使用的原理：小電流來控制大電流，小電壓來控制大電壓，對于主回路中大電流和大電壓進行隔離。

中間繼電器我們看圖中這款，13---14電源接線，1--5---9，9----5常開點，1--9常閉點。

同樣的4---8---12=4---12常閉點。8----12常開點。

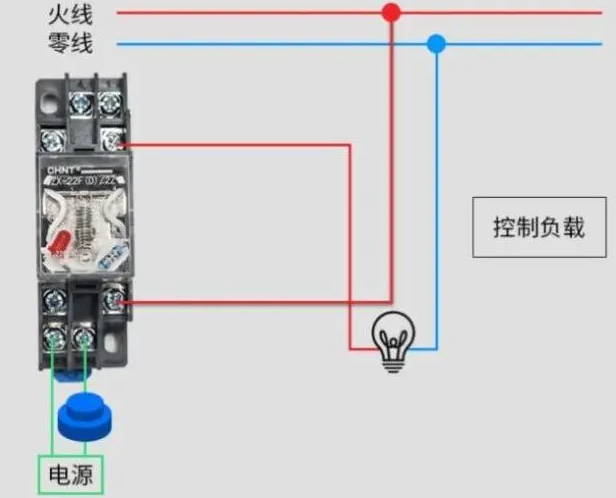

實物運用：如何用微型繼電器控制負載，圖中我們用繼電器控制一盞燈，13---14接入電源，零線直接進燈，火線進繼電器常開點9，經過常開點出來就是5，接到燈上面，當繼電器的電的時候常開觸點閉合，燈

得

電亮

起來。

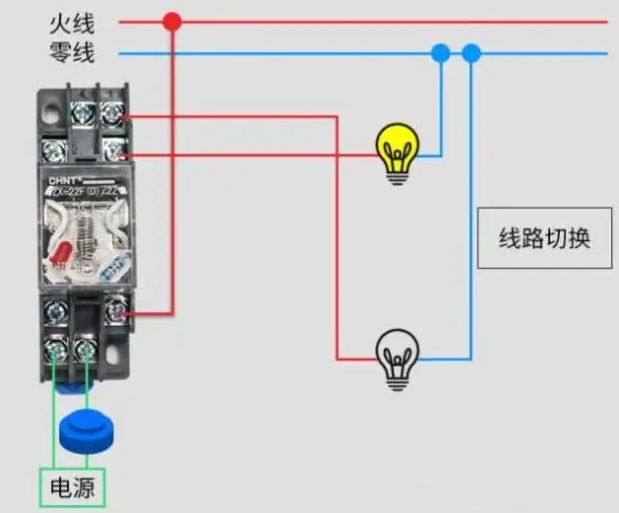

繼電器常開---常閉運用=13---14接繼電器電源，零線分別進兩個燈，火線進繼電器公共端9，然后5出來進燈，1號端子出來進燈，微型繼電器初始狀態1號端子上面的燈會亮起來，因為1---9是常閉點，繼電器得電吸合5號接線端子燈會亮起來。因為繼電器得電，常開觸點閉合，所以燈會亮起來。
