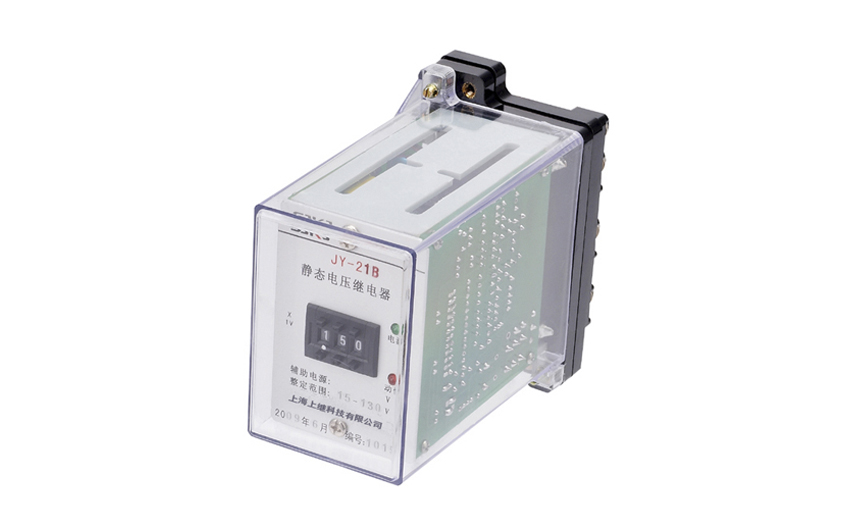

一、JY-21B電壓繼電器的介紹

電壓繼電器是輸入量、特性量為電壓的量度繼電器，分為過電壓繼電器和欠電壓繼電器。前者由于電壓值增加達到整定值而動作，然后處于動后狀態；后者由于電壓值減少達到整定值而動作，然后處于釋放狀態。

二、JY-21B電壓繼電器的接線圖

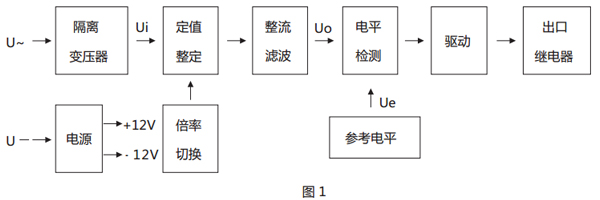

三、JY-21B電壓繼電器的原理

本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓 U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui， 經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流 電壓 Uo 低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電 器，若直流電壓 Uo 高于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。

四、JY-21B電壓繼電器的調試方法

1. 繼電器在使用前應檢查有無在運輸中產生的損壞，即將繼電器整定在第一整定點上，用手將可動系統往磁極方向轉動，然后放開，可動系統應當轉回到原來位置，直到止擋。

2. 繼電器重新調整時，必須保證：

a. 可動系統的軸向活動量在0.15～0.25mm之間；

b. 動片和磁極間的氣隙應均勻，在任何動作情況下，動片和磁極不應相碰；

c. 在動作過程中，可動系統不得停滯在中間位置；

d. 當指針由第一刻度旋向**刻度時，游絲各圈不得相碰；

e. 當觸點在打開位置時，動靜觸點間總氣隙不小于1.5mm；

f. 靜觸點片和限制片間的間隙為0.1mm～0.3mm。

3. 繼電器最小整定值的調整，主要是改變游絲的反作用力的大小，**整定值的調整主要是改變動片和磁極間的氣隙等。

五、JY-21B電壓繼電器的動作可靠性

a. 在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。

b. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。

c. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地斷開；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地斷開，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。
