一、LL-11過流繼電器的應用范圍

LL-11過流繼電器(以下簡稱繼電器)應用在交流電力系統中，用于電機變壓器、輸電線的過負荷和短路保護。

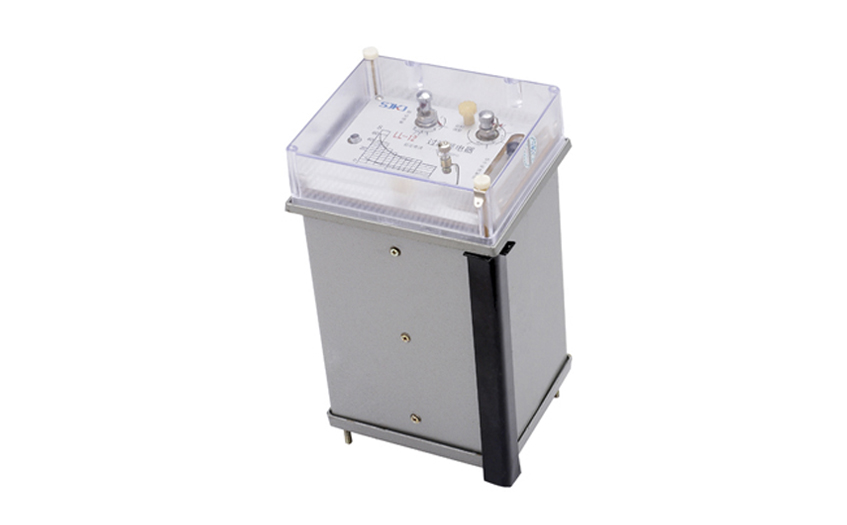

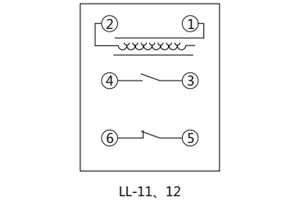

二、LL-11過流繼電器的接線圖

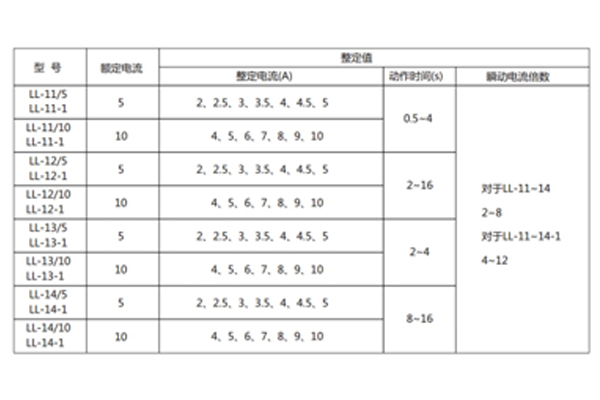

三、LL-11過流繼電器的整定范圍

a、在整定值范圍內，整定平均誤差的絕對值不大于3%；平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在標準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于4%。c、在-10℃50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的5%。d、在輔助電壓80～110%變化范圍內，任一整定值整定誤差的絕對值應不大于4%。

四、LL-11過流繼電器的參數

注：特殊規格LL-10-1(11-1、12-1、13-1、14-1)瞬動電流倍數4-12，其余參數與LL-10系列對應；繼電器的電流線圈允許長期通過

110%額定電流。

 ●返回系數：使啟動觸點QJ返回原來位置的**電流與動作電流之比不小于0.85

 ●功率消耗：當電流為繼電器的動作電流整定值時不大于10VA。

五、LL-11過流繼電器的原理

當電路過流時,繼電器將按反時限或定時限延時動作并切斷電路,且反時限或定時限以及延時時間的長短均可依靠撥動開關來靈活選擇。靜態電流繼電器，采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue,電平檢測器輸出負信號，本繼電器處于不動作狀態。
