一、DZ-432/8040中間繼電器的概述

DZ-432/8040中間繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。

二、DZ-432/8040中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

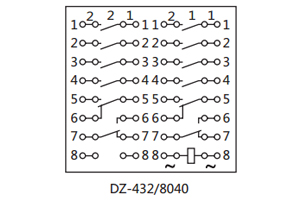

三、DZ-432/8040中間繼電器的接線圖

四、DZ-432/8040中間繼電器的技術數據

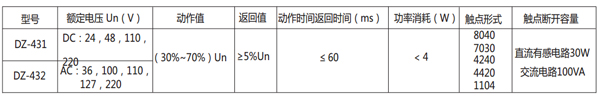

DZ-432/8040中間繼電器主要技術數據見表。

注：觸點組合形式及數量用4位數字代碼表征，列于型號之后，依次表示動合，動斷、轉換、過渡轉換。

如：DZ-431/4022為4動合、0（無）動斷、2轉換、2過渡轉換，余類推。

五、DZ-432/8040中間繼電器的介質強度

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。
