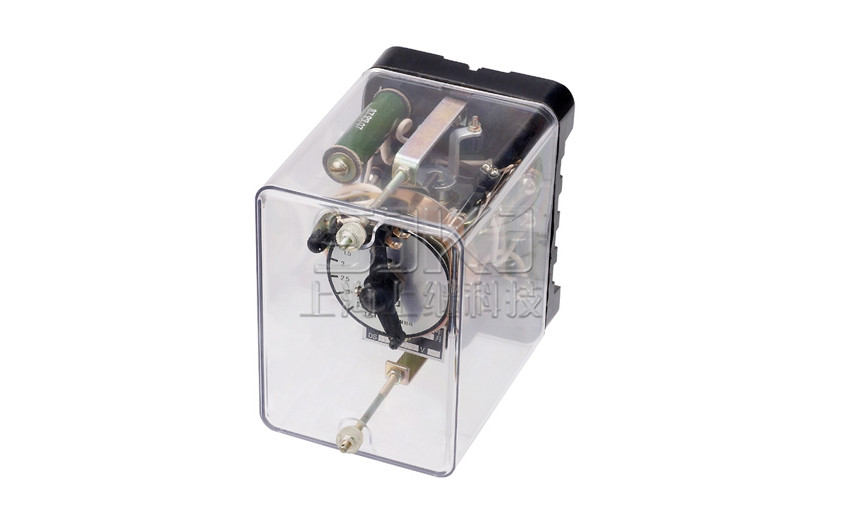

下面小編就來告訴你時間繼電器的接線方法

　　第一、控制接線：你把它看成直流繼電器來考慮。3、7用來接12V控制電壓；2、7用來接24V控制電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。
　　第二、工作控制：雖然控制電壓接上了，但是是否起控制作用，由面板上的計時器決定。

　　第三、功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8、6相連。

      第四：負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。

　　第五、工作原理：計時無效期間，8、5相連，相當于我們平常電燈開關斷開狀態(tài)。有效時，繼電器動作，8、6相連，用電器得電工作，相當于我們平常電燈開關接通狀態(tài)。
