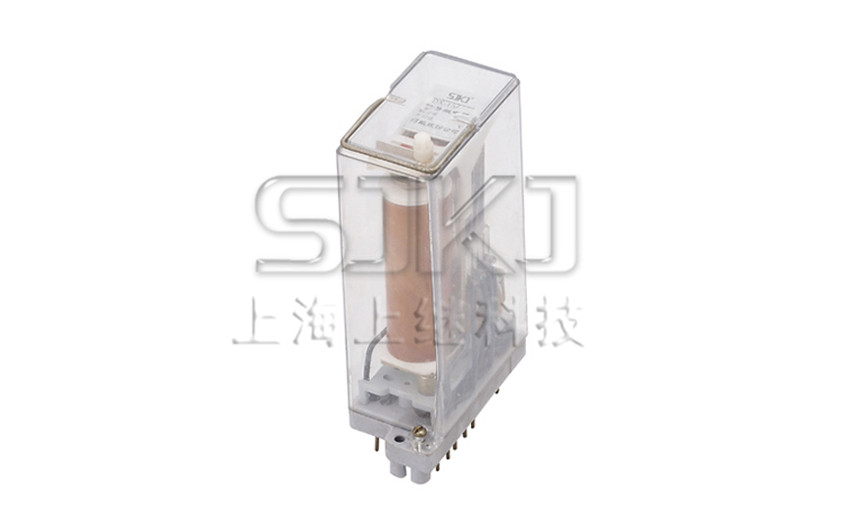

DX-15B/D信號繼電器應用范圍

DX-15B/D信號繼電器(以下簡稱繼電器)用于電力系統二次電路的繼電保護線路中，作為直流回路動作指示信號用。

DX-15B/D信號繼電器主要技術數據

●額定值：DC 220V、110V、48V、24V、12V、0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、 0.75A、lA。

●復歸電壓：DC 220V、110V、48V、24V、12V。

●觸點形式：DX-15A、B/D 2副斷電保持動合觸點1副斷電復歸動合觸點；信號牌為電動復歸。 DX-15A、B/S 2副斷電保持動合 觸點2副斷電復歸動合觸點；信號牌為手動復歸。

●動作值：電壓型繼電器不大于70％額定電壓；電流型繼電器不大于90％額定電流；復歸線圈的動作電壓不大于80％額定電壓。

●返回值：不大于2％。

●動作時間：動合觸點的閉合時間不大于20ms。

●功率消耗：電壓型繼電器不大于3W；電流型繼電器不大于0.2W；復歸線圈不大于5W。

●觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2kV(有效值)、50Hz交流電壓歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。DX-15A、15B

DX-15B/D信號繼電器內部接線及外引接線圖

DX-15B/D信號繼電器外形及開孔尺寸
